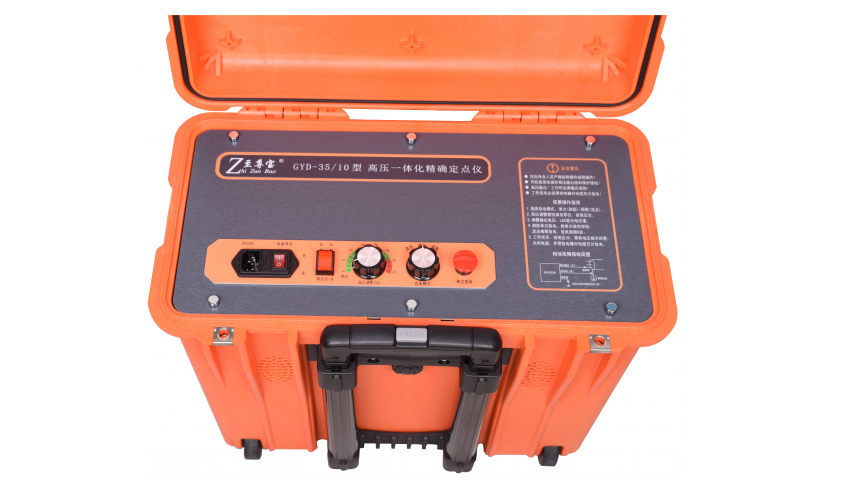

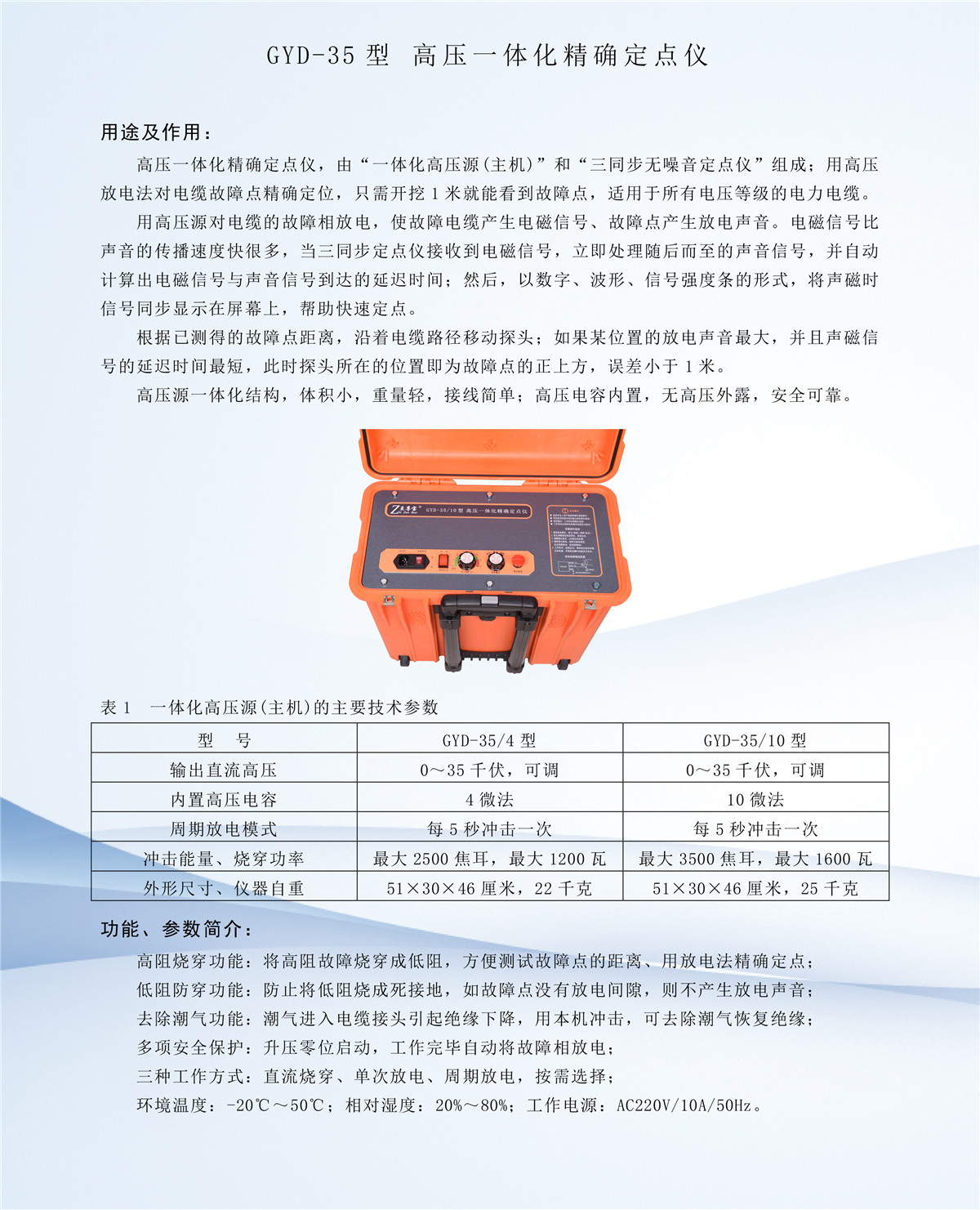

GYD-35-10型 高压一体化精确定点仪




用途及作用:

       高压一体化精确定点仪,由“一体化高压源(主机)”和“三同步无噪音定点仪”组成:用高压 放电法对电缆故障点精确定位,只需开挖1米就能看到故障点,适用于所有电压等级的电力电缆。

       用高压源对电缆的故障相放电,使故障电缆产生电磁信号、故障点产生放电声音。电磁信号比 声音的传播速度快很多,当三同步定点仪接收到电磁信号,立即处理随后而至的声音信号,并自动 计算出电磁信号与声音信号到达的延迟时间:然后,以数字、波形、信号强度条的形式,将声磁时 信号同步显示在屏幕上,帮助快速定点。

       根据已测得的故障点距离,沿着电缆路径移动探头:如果某位置的放电声音最大,并且声磁信 号的延迟时间最短,此时探头所在的位置即为故障点的正上方,误差小于1米。

       高压源一-体化结构,体积小,重量轻,接线简单:高压电容内置,无高压外露,安全可靠。
